Hidraulinėje įrangoje maža tarpinė gali nuspręsti, ar sistema išlaiko slėgį, ar sugenda esant apkrovai. Siurbliai, cilindrai ir kolektorių blokai dažnai veikia didesniu nei 3000 PSI slėgiu, o slėgio šuoliai kenkia kiekvienai silpnai briaunai, netinkamai suderintai skylei ar nepastoviai suspaudimo zonai. Dėl to pjovimo metodas yra daugiau nei pirkimo detalė – jis turi įtakos sandarinimo patikimumui, prototipo greičiui, įrankių kainai ir ilgalaikės priežiūros rizikai. Šiame straipsnyje palyginama... lazeriu pjaustytos tarpinės ir išpjaustytų gaminių alternatyvas iš inžinerijos ir pirkimų perspektyvos, apimančias tikslumą, gamybos laiką, sąnaudų elgseną, briaunų kokybę ir geriausiai tinkančias taikymo sritis. Tikslas – padėti komandoms pasirinkti tinkamą procesą našumui svarbiems hidrauliniams mazgams, nepermokant ir nevėlinant gamybos.
Kodėl svarbios lazeriu pjaustytos ir štampuotos tarpinės
Hidraulinės sistemos veikia ekstremaliomis sąlygomis, todėl joms reikalingi patikimi sandarinimo mechanizmai, kad būtų išvengta skysčių praradimo, palaikomas sisteminis slėgis ir apsaugoti jautrūs vidiniai komponentai nuo aplinkos teršalų. Sunkiosiose pramonės šakose, tokiose kaip žemės kasimo ekskavatoriai, aviacijos ir kosmoso pavaros sistemos ir masyvūs hidrauliniai presai, sistemos slėgis įprastai viršija 3000 PSI ir gali patirti trumpalaikius šuolius iki 10 000 PSI. Veikiant tokioms didžiulėms jėgoms, tarpinės vientisumas yra absoliučiai nekeičiamas.
Gamybos metodas, naudojamas šiems svarbiems sandarikliams pagaminti – daugiausia lazerinis pjovimas arba štampavimas—iš esmės lemia komponento matmenų tikslumą, konstrukcinį vientisumą ir bendrą ekonominį gyvybingumą. Inžinerijos ir pirkimų komandoms, kurioms pavesta optimizuoti hidraulinį našumą ir valdyti tiekimo grandinės apribojimus, labai svarbu suprasti techninį ir komercinį šių dviejų gamybos metodų skirtumus.
Strateginis vaidmuo hidrauliniame sandarinime
Tarpikliai yra pagrindinis konstrukcinis barjeras nuo skysčio apėjimo hidrauliniuose siurbliuose, viengubo ir dvigubo veikimo cilindruose ir sudėtinguose kolektorių blokuose. Hidraulinio sandariklio efektyvumas labai priklauso nuo jo gebėjimo išlaikyti pastovią gniuždymo apkrovą visame flanšo paviršiuje, nesukeliant šoninio išstūmimo, prapūtimo ar suspaudimo deformacijos. Pasirinktas pjovimo metodas tiesiogiai veikia krašto profilį, vidinį įtempių pasiskirstymą ir mikroįtrūkimus tarpiklio medžiagoje.
Švarus, statmenas pjūvis užtikrina tolygų įtempių pasiskirstymą tarp tvirtinimo detalių paviršių. Ir atvirkščiai, netaisyklingas, nuskilęs ar įgaubtas kraštas gali sukurti mikroskopinius nuotėkio takus, kurie neišvengiamai išsiplečia veikiant cikliniam didelio slėgio slėgiui. Todėl pasirinkimas tarp terminio garinimo (pjovimo lazeriu) ir fizinio mechaninio kirpimo (pjovimo štampu) yra labai svarbus inžinerinis sprendimas, tiesiogiai veikiantis vidutinį gedimų laiką (MTBF) ir visos hidraulinės grandinės ilgalaikį patikimumą.
Svarbiausi išlaidų ir gamybos laiko aspektai
Be fizinių charakteristikų, lazeriu pjaustytų ir štampuotu būdu pjaustytų tarpiklių pasirinkimas priklauso nuo ekonominių ir laiko apribojimų. Įrankiai rodo didelį skirtumą tarp šių dviejų metodų. Standartinės plieninės linijinės matricos patiria pradines kapitalo sąnaudas, o vientisų, apdirbtų rotacinių matricų sąnaudos dar labiau didėja priklausomai nuo sudėtingumo.
Šių fizinių štampų gamyba neišvengiamai užtrunka nuo vienos iki trijų savaičių, kol galima išspausti ir įvertinti vieną prototipą. Priešingai, lazerinis pjovimas visiškai priklauso nuo kompiuterinio skaitmeninio valdymo (CNC) programavimo ir skaitmeninių CAD failų (pvz., .DXF arba .DWG formatų), todėl nereikia mokėti už sudėtingus įrankius. Šis skaitmeninis gamybos metodas leidžia šiuolaikiniams gamintojams pereiti nuo neapdoroto brėžinio prie gatavo, montuojamo prototipo vos per 24–48 valandas, o tai suteikia aiškų strateginį pranašumą greito produkto kūrimo ciklų arba skubių techninės priežiūros, remonto ir kapitalinio remonto (MRO) scenarijų metu.

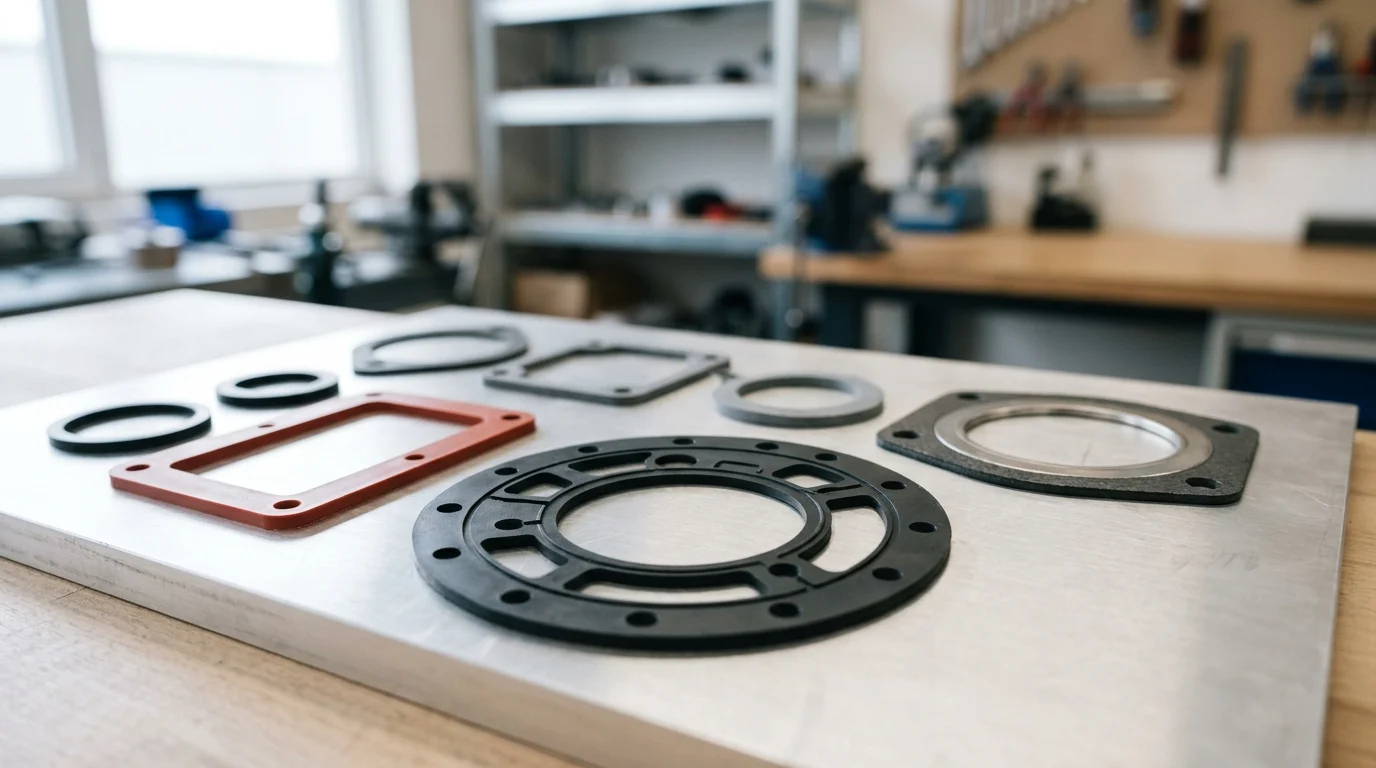

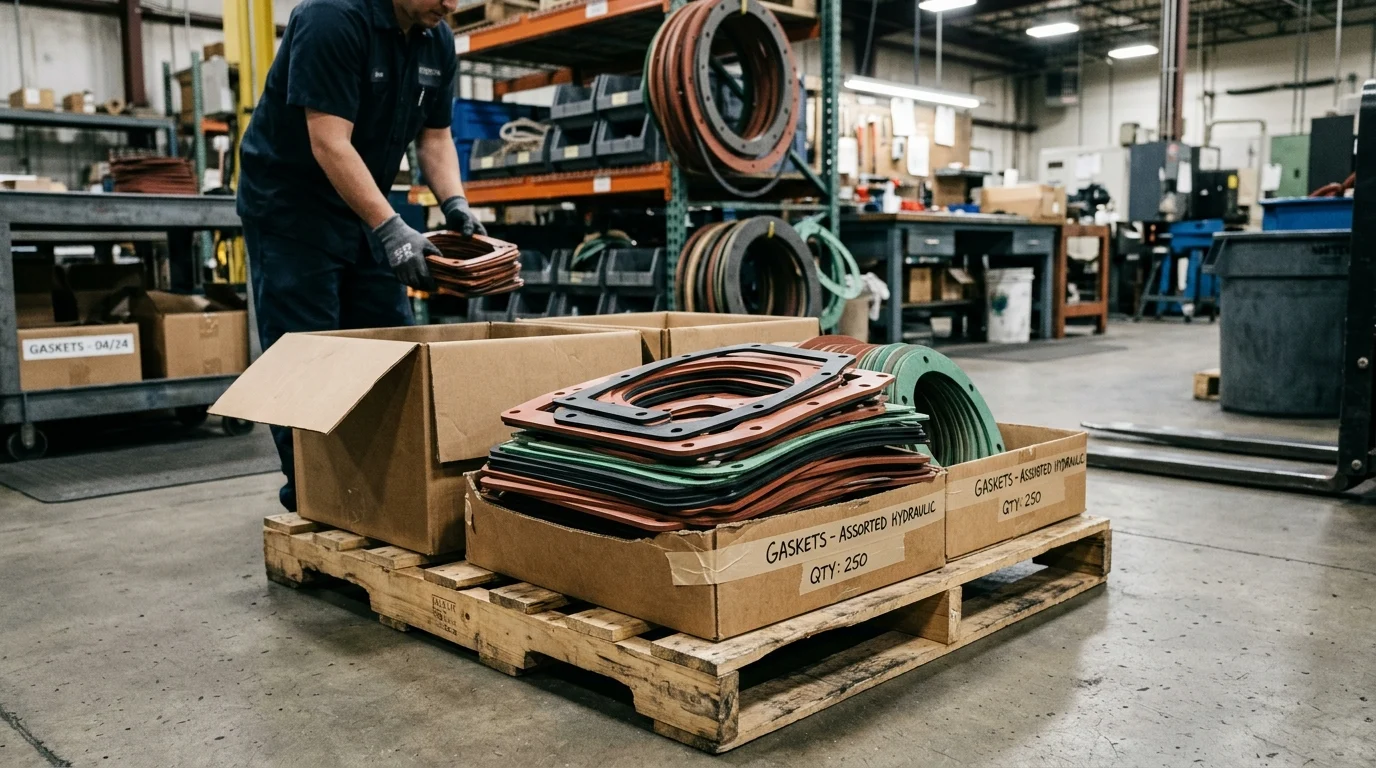

Kaip gaminamos lazeriu pjaustytos ir štampuotos tarpinės
Didelio našumo hidraulinių tarpiklių gamyba apima neapdorotų elastomerinių, pluoštinių arba pažangių kompozicinių lakštinių medžiagų pavertimą tiksliomis, kartojamomis geometrijomis. Nors abi... lazerinis pjovimas ir štampavimas Kad galiausiai pasiektų šį galutinį tikslą, jų pagrindiniai mechaniniai ir terminiai principai labai skiriasi. Norint pasirinkti tinkamą gamybos procesą, reikia techniškai suprasti, kaip lokalizuota energija arba mechaninė jėga veikia pagrindą ir kaip reaguoja konkrečios polimerų grandinės.
Lazerinio pjovimo procesas ir geriausi panaudojimo atvejai
Lazerinis pjovimas naudoja labai sufokusuotą, sustiprintą šviesos spindulį – paprastai generuojamą CO2 lazeriu, kurio bangos ilgis yra 10,6 mikrometrai, o galia nemetalinėms tarpinėms – nuo 150 W iki 400 W. Ši sufokusuota energija greitai įkaitina ir išgarina pagrindą išilgai iš anksto nustatytos skaitmeninės pjovimo trajektorijos. Procesas yra visiškai bekontaktis, o tai reiškia, kad tarpinės medžiaga gamybos metu niekada nėra veikiama fizinio suspaudimo, šoninės įtampos ar šlyties įtempių. Tačiau šis mechaninės jėgos nebuvimas pakeičiamas terminiu įtempimu, kurį reikia kruopščiai valdyti, siekiant sumažinti karščio paveiktą zoną (HAZ).
Šis metodas puikiai tinka kuriant sudėtingas vidines geometrijas, aštrius vidinius spindulius ir sudėtingus mikrokanalus, kurių fiziškai neįmanoma pasiekti naudojant tradicinį plieninį diską. Lazerinis pjovimas yra optimalus pasirinkimas greitam prototipų kūrimui, labai individualiems poreikiams pritaikytiems kolektorių sandarikliams ir trumpiems gamybos ciklams, paprastai mažesniems nei 1000 vienetų. Tokiais atvejais visiškas išankstinių įrankių išlaidų nebuvimas nusveria lėtesnį lazerio galvutės, kertančios medžiagos sluoksnį, ciklo laiką vienetui.
Pjaustymo procesas ir geriausi panaudojimo atvejai
Štampavimo principas pagrįstas fizinio, didelės jėgos kirpimo principu. Grūdinto plieno ašmenys, tiksliai sulenkti ir suformuoti pagal reikiamą tarpinės profilį, mechaniniais arba hidrauliniais presais stumiami per žaliavą. Plokščiojo štampavimo metu apkrova (dažnai nuo 10 iki 50 tonų) taikoma vertikaliai, o tai labai efektyvu storesniems arba tankesniems elastomero lakštams. Rotacinio štampavimo metu, priešingai, medžiagos ritiniai arba juostos tiekiami per sinchroniškai besisukančias cilindrines štampo formas, taip pasiekiant itin didelį našumą.
Pjaustymas štampu yra labai efektyvus komercinės gamybos metodas. Kai pradinis nustatymas, suderinimas ir paruošimo procesai yra baigti, šiuolaikinė rotacinė pjaustytuvo mašina gali pagaminti dešimtis tūkstančių tarpiklių per valandą. Tai geriausiai tinka standartizuotiems hidrauliniams sandarikliams, reikalingiems dideliais kiekiais, kai greitas ciklo laikas agresyviai amortizuoja pradines įrankių investicijas.
| Funkcija | Lazerinis pjovimas | Plokščias štampavimas | Rotacinis štampavimas |
|---|---|---|---|
| Pjovimo mechanizmas | Terminis garinimas (bekontaktis) | Vertikalus mechaninis kirpimas | Nuolatinis riedėjimo šlyties |
| Vidutinė įrankių kaina | 0 USD (pagrįsta skaitmeniniu CAD) | 150–500 USD ir daugiau (plieninė liniuotė) | 1 000–5 000 USD ir daugiau (apdirbtas vientisai) |
| Proceso nustatymo laikas | 1–2 valandos | 2–4 valandos | |
| Optimalus gamybos kiekis | 1–1000 vienetų | 1 000–10 000 vienetų | 10 000+ vienetų |
| Sukeltas medžiagos įtempis | Terminis įtempis (HAZ) | Vidutinis gniuždymo įtempis | Didelis tinklo įtempimas ir šlyties įtempis |
Įprastos hidraulinės tarpinės medžiagos
Atšiaurios hidraulinės aplinkos reikalauja naudoti labai atsparias, chemiškai inertiškas medžiagas, kad būtų išvengta degradacijos. Įprasti elastomerai yra nitrilas (NBR/Buna-N) standartiniams naftos pagrindo hidrauliniams skysčiams, fluorokarbonas (FKM/Viton) aukštos temperatūros sintetiniams skysčiams arba fosfato esteriai, tokie kaip „Skydrol“, ir politetrafluoretilenas (PTFE), skirtas ypatingam cheminiam atsparumui ir mažos trinties pritaikymui. Pasirinktas pjovimo metodas turi atitikti konkrečias medžiagos šilumines ir mechanines savybes.
Pjovimo būdą dažnai lemia medžiagos specifinės reakcijos. Pavyzdžiui, nors lazerinis pjovimas lengvai išgarina PTFE iki nepriekaištingo krašto, terminio proceso metu išsiskiria pavojingos vandenilio fluorido dujos, todėl gamintojas turi taikyti griežtas aplinkos kontrolės priemones ir galingą dūmų ištraukimą. Silikonas taip pat gali kelti problemų pjaustant lazeriu, kartais dėl to, priklausomai nuo formulės, kraštai gali apanglėti arba susidaryti per didelė HAZ. Pluoštu armuoti kompozitai mechaninio pjovimo metu gali dilti, tačiau po lazeriu gaunamas švarus, sandarus kraštas. Ir atvirkščiai, pjaustant minkštesnius, labai suspresuotus elastomerus (žemiau 40 Shore A kietumo), kraštai gali smarkiai deformuotis dėl besileidžiančio peilio gniuždymo jėgos. Poliuretanas gerai pjaustosi abiem būdais, nors storesni nei 0,125 colio lakštai gali turėti nedidelį krašto įgaubimą, kai apdorojami plokščiuoju presu.
Lazeriu pjaustytos ir štampuotos tarpinės: pagrindiniai palyginimai
Lazeriu pjaustytų ir presuotų tarpinių palyginimas reikalauja objektyvios techninių galimybių ir ekonominio mastai palyginamos analizės. Inžinieriai, projektuotojai ir pirkimų specialistai turi atidžiai įvertinti griežtus matmenų tolerancijos reikalavimus, kuriuos reikalauja aukšto slėgio skysčių ir hidraulikos sistemos, atsižvelgiant į skirtingų gamybos apimčių biudžetines galimybes.
Tolerancija, briaunų kokybė ir dizaino sudėtingumas
Hidraulinio sandarinimo srityje matmenų tikslumas yra nepaprastai svarbus, siekiant išvengti medžiagos išstūmimo į jungiamųjų detalių tarpus esant dideliam slėgiui. Lazeriniu pjovimu paprastai pasiekiami itin maži tolerancijos taškai, paprastai išlaikantys ±0,005 colio (0,127 mm). Kadangi lazerio spindulys fiziškai nespaudžia medžiagos, gautas pjovimo kraštas paprastai išlieka statmenas paviršiui, nors storesnės medžiagos gali šiek tiek įsmukti arba susiaurėti. Dėl terminio proceso pobūdžio pjovimo linijoje taip pat susidaro mikroskopinė karščio paveikta zona (HAZ), kuri labai skiriasi priklausomai nuo medžiagos ir lazerio parametrų, todėl gali pasikeisti kietumas arba šiek tiek karbonizuotis tam tikrų organinių elastomerų krašte.
Standartinių komercinių plieninių štampų pjovimo tolerancijos paprastai svyruoja apie ±0,015 colio (0,381 mm). Pjaunant storas, labai suspresuojamas medžiagas, plieninio ašmens slėgis žemyn suspaudžia elastomerą prieš jį faktiškai nukerpant. Išleidus iš preso, medžiaga išsiplečia iki ramybės būsenos, todėl krašto profilis yra šiek tiek įgaubtas arba „išgaubtas“, į kurį reikia kruopščiai atsižvelgti projektuojant hidraulinę liauką arba griovelį.
Įrankių kainos, vieneto kainos ir minimalūs užsakymai
Finansinis šių dviejų gamybos metodų perėjimo taškas yra labai svarbus tiekimo grandinės pirkėjams. Lazerinis pjovimas neturi minimalaus užsakymo kiekio (MOQ) ir jokių įrankių sąnaudų, tačiau faktinis geometrijai atsekti reikalingas mašinos laikas lemia santykinai didelę ir statišką vieneto kainą, nepriklausomai nuo apimties. Pjaustymui štampuojant reikia iš anksto investuoti į įrankius ir atlikti paruošimo darbą, tačiau vieneto kaina staigiai mažėja didėjant gamybos apimčiai.
Standartinės 4 colių hidraulinės flanšo tarpinės ekonominis lūžio taškas paprastai būna tarp 2500 ir 5000 vienetų. Mažiau nei 2500 vienetų, dėl įrankių išlaidų nebuvimo lazerinis pjovimas matematiškai yra ekonomiškesnis. Viršijus 5000 vienetų, vos cento dalis štampavimo ciklo sąnaudų greitai padengia pradines štampavimo išlaidas, todėl tai yra finansiškai geresnis pasirinkimas masinei gamybai.
| Vertinimo metrika | Lazeriu pjaustytos tarpinės | Pjaustyti tarpikliai |
|---|---|---|
| Standartinis matmenų tolerancija | ±0,005 colio (0,127 mm) | ±0,015 colio (0,381 mm) |
| Užbaigtas krašto profilis | Statmena (galimas HAZ/smailėjantis) | Nedidelis įgaubtumas ant storų / minkštų medžiagų |
| Geometrinio dizaino sudėtingumas | Ypač aukštas (susidoroja su aštriais vidiniais spinduliais) | Vidutinis (fiziniai apribojimai ankštuose kampuose) |
| Tipinis minimalus užsakymas (MOQ) | 1 vnt. (patogus prototipų kūrimui) | 1000+ vienetų (priklauso nuo tiekėjo konfigūracijos) |
| Įrankių amortizacijos poveikis | N/A (Statinė vieneto kaina) | Eksponentiškai sumažina vieneto kainą mastu |
Prototipų kūrimas, pritaikymas ir gamybos apimtis
Šiuolaikinė hidrotechnikos inžinerija reikalauja ypatingo lankstumo ir greito reagavimo. Pradinių prototipų kūrimo ir patvirtinimo etapų metu inžinieriai dažnai iteruoja kolektorių išdėstymus, varžtų skylių apskritimus ir prievadų konfigūracijas, kad optimizuotų skysčio srautą. Lazerinis pjovimas leidžia projektuotojams tiesiog įkelti pataisytą CAD failą ir gauti modifikuotą fizinę tarpinę tą pačią dieną. Šis sklandus pritaikymas pagreitina pateikimą į rinką ir sumažina mokslinių tyrimų ir plėtros kliūtis.
Pjaustymas štampu yra iš esmės nelankstus procesas; norint pakeisti tarpinės konstrukciją net vienu milimetru, reikia pagaminti visiškai naują plieninę liniuotę, o tai atitolina projektą keliomis dienomis ar savaitėmis. Todėl pjaustymas štampu griežtai skirtas tik galutiniams, gamybai pritaikytiems projektams, kurių geometrija garantuojama išliks nepakitusi per daugelį metų OEM gamybos ciklo.
Techniniai ir kokybės atrankos veiksniai
Hidraulinių komponentų gamyboje būtini kokybės užtikrinimas ir techninis patvirtinimas. Aukšto slėgio hidraulinės sistemos tarpinės gedimas ne tik sukelia nepatogų nuotėkį, bet ir gali sugadinti įrangą, užteršti aplinką ir kelti pavojų operatorių saugumui. Todėl pasirinktas pjovimo metodas turi nuolat atitikti griežtas technines specifikacijas, medžiagų vientisumo reikalavimus ir griežtus pramonės atitikties standartus per visą gamybos gyvavimo ciklą.
Slėgio, skysčio ir temperatūros reikalavimai
Didelės apkrovos hidraulinėse sistemose dažnai naudojami tankūs, didelio našumo elastomerai, kurių kietumas pagal Šorą yra nuo 70 iki 90, kad atlaikytų vidinį darbinį slėgį nuo 3 000 iki 6 000 PSI. Šių medžiagų tankis, tempiamasis stipris ir kietumas tiesiogiai veikia gamybos proceso sėkmę. Lazerinio pjovimo sistemos sklandžiai apdoroja 90 Šoro A laipsnio medžiagas; terminio garinimo procesas iš esmės nepriklauso nuo medžiagos kietumo, jei židinio nuotolis ir lazerio galia yra teisingai sukalibruoti pagal medžiagos specifinį tankį.
Tačiau kietųjų elastomerų štampavimui reikalingas žymiai didesnis preso tonažas, kad polimerų grandinės būtų švariai nupjautos. Jei štampavimo preso jėga nepakankama arba jei plieninės liniuotės ašmenys yra bent šiek tiek atšipę, pjūvis gali būti mikroįplyšęs, nudilęs arba nevisiškai nutrūkęs. Šie defektai iš karto sukelia hidraulinio sandariklio struktūrinius pažeidžiamumus. Be to, dėl ekstremalių temperatūros reikalavimų reikia pasirinkti medžiagą, pavyzdžiui, naudoti FKM ilgalaikėms operacijoms 400 °F (204 °C) temperatūroje, o tai savo ruožtu reikalauja specialių išmetimo, filtravimo ir pagalbinių dujų sistemų, kai pjaustoma lazeriu dėl lakiųjų organinių junginių (LOJ) išsiskyrimo.
Patikrinimo ir kokybės kontrolės patikrinimai
Kokybės kontrolės (KK) metodologijos labai skiriasi priklausomai nuo gamybos proceso pobūdžio. Kadangi lazerinis pjovimas yra grynai... CNC valdomas procesasMatmenų skirtumai tarp iš eilės einančių dalių yra itin reti. Lazeriu pjaustytų partijų kokybės patikra paprastai atliekama naudojant automatines optinio tikrinimo (AOI) sistemas. Šios didelės skiriamosios gebos kameros palygina gatavo tarpiklio fizinį siluetą su originaliu skaitmeniniu CAD failu ir per kelias sekundes lengvai patikrina tolerancijas tūkstantųjų colio tikslumu. Tačiau svarbu pažymėti, kad AOI pirmiausia tikrina 2D siluetą; ji nematuoja krašto profilio, kūgio ar HAZ gylio.
Ir atvirkščiai, štampavimui reikalingos griežtos pirmojo gaminio patikros (FAI) procedūros, siekiant patikrinti, ar fizinis štampas buvo pagamintas teisingai ir sumontuotas ant preso su tinkamu, tolygiu slėgio paskirstymu. Per ilgą 50 000 detalių štampavimo seriją plieniniai peiliai palaipsniui atbuksta ir susispaudžia, o tai gali sukelti matmenų poslinkį arba pablogėti briaunų kokybė. Gamintojai stebi šį pablogėjimą naudodami proceso pajėgumo indeksą (Cpk), paprastai siekdami, kad Cpk būtų didesnis nei 1,33. Norint pasiekti šį rodiklį, reikia reguliariai prižiūrėti štampus, galąsti peilius ir atlikti griežtą statistinį partijų mėginių ėmimą viso gamybos ciklo metu.
Atitikties ir tiekėjų paieškos reikalavimai
Kritinių hidraulinių tarpiklių tiekimas reikalauja griežto tarptautinių kokybės valdymo sistemų laikymosi ir patikimo tiekimo grandinės patikrinimo. Tiek lazeriu pjaustytų, tiek štampuotų tarpiklių tiekėjai paprastai privalo turėti bent ISO 9001:2015 sertifikatą, kad būtų užtikrintas proceso kartojamumas. Aviacijos ir kosmoso, gynybos ar aviacijos hidraulikos reikmėms laikytis daug griežtesnio AS9100D standarto yra praktiškai privaloma.
Atitiktis reikalavimams apima ne tik pjovimo cechą, bet ir visišką bei nepertraukiamą žaliavų elastomero partijų atsekamumą. Pirkėjai ir kokybės inžinieriai privalo užtikrinti, kad gamintojas pateiktų išsamias medžiagų bandymų ataskaitas (MTR) ir atitikties sertifikatus (CoC), kurie galutinai susieja gatavą pjautą tarpinę su originaliu pagrindiniu medžiagos ritinėliu, įskaitant jos kietėjimo datą ir partijos numerį. Šis detalus atsekamumas yra labai svarbus norint nustatyti pagrindinę hidraulinio tarpiklio gedimo priežastį, nes tai leidžia inžinieriams nustatyti, ar gedimas atsirado dėl pjovimo proceso trūkumo, netinkamo mechaninio montavimo ar dėl cheminio defekto pačioje žaliavų elastomero formulėje.
Kaip pasirinkti tinkamą tarpinės pjovimo būdą
Norint pasirinkti tinkamą gamybos metodą, reikia įvertinti produkto gyvavimo ciklą, eksploatavimo poreikius ir tiekimo grandinės apribojimus. Inžinieriai ir pirkėjai turi glaudžiai bendradarbiauti, kad nustatytų optimalų tarpinių gamybos metodą konkrečiai jų taikymo sričiai.
Inžinierių ir pirkėjų sprendimų priėmimo procesas
Sprendimų priėmimo procesas, sprendžiant tarp lazerinio ir štampuoto pjovimo, turėtų atitikti nuoseklius, duomenimis pagrįstus loginius principus. Pirma, reikia nustatyti reikiamą gamybos apimtį, subalansuojant lazerinio pjovimo lankstumą mažesnėms partijoms su štampuoto pjovimo siūlomomis masto ekonomijomis. Antra, reikia įvertinti komponento konstrukcijos stabilumą. Jei hidraulinis kolektorius vis dar bandomas lauke ir prievadų vietos gali pasikeisti, investicijas į fizinius įrankius reikėtų atidėti.
Trečia, įvertinkite reikiamus matmenų tolerancijas kartu su medžiagos storiu. Jei pritaikymas reikalauja griežto tikslumo labai suspaudžiamo elastomero padėklo atveju, dažnai pirmenybė teikiama lazeriniam pjovimui, siekiant išvengti krašto įgaubtumo, susijusio su... mechaninis štampavimasGaliausiai patikrinkite medžiagų suderinamumą, kad įsitikintumėte, jog pasirinktas elastomeras nekelia didelės terminio degradacijos rizikos veikiant lazerio spinduliui arba per didelio atsparumo šlyčiai veikiant mechaniniam presui.
Taip pat verta paminėti, kad pasirinkimas ne visada yra griežtai dvejopas. Daugelis gamintojų naudoja hibridinį metodą, lazerinį pjovimą naudodami pradiniams prototipams ir bandomiesiems bandymams, o vėliau, kai dizainas jau baigtas ir apimtis padidėja, pereina prie individualaus pjovimo pagal užsakymą. Kai kuriais atvejais antrinės lazerinės operacijos netgi naudojamos pjaustytų detalių apdailai ar modifikavimui.
Kada rinktis lazeriu pjaustytas tarpines
Lazeriu pjaustomos tarpinės paprastai yra pageidaujamos bet kokio naujo hidraulinio sistemos projekto tyrimų ir plėtros (T&P) etape. Jos suteikia inžinieriams galimybę vienu metu išbandyti kelias sandariklio geometrines iteracijas, nepatiriant biudžeto sankcijų ar grafiko vėlavimų. Be to, lazerinis pjovimas yra idealus sprendimas senesnių įrenginių palaikymui ir po pardavimo priežiūrai.
Kai konkretus hidraulinis siurblys, pagamintas prieš kelis dešimtmečius, tampa nebenaudojamas ir originalios įrangos gamintojų (OEM) pakaitinių sandariklių nebeįmanoma įsigyti, per kelias valandas lazeriu galima išpjauti atvirkštinės inžinerijos CAD brėžinį, kad svarbi įranga vėl veiktų. Tai taip pat yra pageidaujamas gamybos būdas labai specializuotai, mažais kiekiais gaminamai įrangai, pvz. nestandartiniai hidrauliniai kolektoriai naudojami specializuotuose giliavandeniuose gręžiniuose arba pagal užsakymą atliekamose kasybos srityse, kai bendra mašinos eksploatavimo laikotarpio gamyba gali neviršyti kelių šimtų vienetų.
Kada rinktis pjaustytas tarpines
Pjaustytos tarpinės išlieka pagrindiniu standartu brandžioje, didelio masto hidraulinių komponentų gamyboje. Kai gaminio konstrukcija praeina visus griežtus patvirtinimo bandymus, pasiekia konstrukcijos fiksavimą ir patenka į masinio originalios įrangos gamintojų (OEM) surinkimą, strateginis dėmesys visiškai perkeliamas į vieneto sąnaudų mažinimą ir tiekimo grandinės greitį.
Pjaustymas štampu yra labai efektyvus pasirinkimas standartizuotiems hidrauliniams komponentams, tokiems kaip SAE flanšų tarpinės, hidraulinių cilindrų pagrindo sandarikliai ir standartiniai O žiedų pakaitalai, kurių surinkimo linijose kasmet sunaudojama dešimtimis tūkstančių. Esant dideliems gamybos kiekiams, pradinės kapitalo investicijos į plieninę liniuotės formą lengvai atsiperka, greitai pasisavinamos iš didelio efektyvumo padidėjimo ir nedidelės vieneto kainos, kurias suteikia greitasis mechaninis štampavimas.
Svarbiausios išvados
- Prototipams, skubiems techninės priežiūros, remonto ir pardavimo poreikiams bei mažiems ir vidutiniams kiekiams naudokite lazeriu pjaustytas tarpines, nes CNC programavimas pašalina štampų įrankių poreikį ir gali sutrumpinti gamybos laiką iki 24–48 valandų.
- Rinkitės išpjautus tarpiklius brandžioms, didelio masto konstrukcijoms, kai pradines įrankių sąnaudas galima amortizuoti daugeliui identiškų dalių.
- Aiškiai nurodykite tarpinės krašto kokybę ir matmenų tolerancijas, nes dėl nudilę ar nelygūs pjūviai, veikiant hidrauliniam slėgiui, gali susidaryti mikroskopiniai nuotėkio takai.
- Prieš patvirtindami gamybą, priderinkite tarpinės medžiagą ir pjovimo būdą prie sistemos slėgio, hidraulinio skysčio, temperatūros ir suspaudimo reikalavimų.
- Pateikite išsamius DXF arba DWG failus su skylių išdėstymu, tolerancijomis ir medžiagų specifikacijomis, kad sumažintumėte pakartotinį darbą ir pagreitintumėte lazerinio pjovimo kainos pasiūlymą bei gamybą.
Dažnai užduodami klausimai
Ar lazeriu pjaustytos tarpinės tinka aukšto slėgio hidraulinėms sistemoms?
Taip, kai tarpinės medžiaga yra suderinama su skysčiu, temperatūra ir slėgiu. Lazerinis pjovimas gali sukurti tikslias skyles ir švarius profilius, kurie padeda išlaikyti sandarumo nuoseklumą hidraulinėse sistemose, veikiančiose virš 3000 PSI.
Kada turėčiau rinktis pjaustytas tarpines vietoj lazeriu pjaustytų tarpinių?
Didelio masto gamybai, pasižyminčiai stabiliomis konstrukcijomis, kur įrankių sąnaudas galima paskirstyti daugeliui dalių, rinkitės pjaustomas tarpines. Pjaustymas štampu dažnai yra ekonomiškas, kai tarpinės geometrija yra galutinė ir reikalingas pakartojamumas.
Kodėl tarpinių prototipų pjovimas lazeriu yra greitesnis?
Lazerinis pjovimas naudoja CNC programavimą ir CAD failus, tokius kaip DXF arba DWG, todėl nereikia fizinio štampo. Tai gali sutrumpinti prototipo gamybos laiką nuo savaičių iki vos 24–48 valandų, priklausomai nuo medžiagų prieinamumo ir užsakymo sudėtingumo.
Ar tarpinės krašto kokybė turi įtakos hidraulinio sandarinimo savybėms?
Taip. Netaisyklingi, nuskilę arba kampuoti kraštai gali sukelti nuotėkio takus veikiant cikliniam slėgiui. Švarus, statmenas kraštas padeda tolygiai paskirstyti gniuždymo apkrovą per flanšo paviršių ir sumažina pratrūkimo ar skysčio pratekėjimo riziką.
